Pressurização de escadas com mais espaço na área técnica.
Parede modular de ventiladores, controle de pressão e supervisão para o seu edifício.
- Menor ocupação
- Transporte modular
- Controle de pressão
- Supervisão web

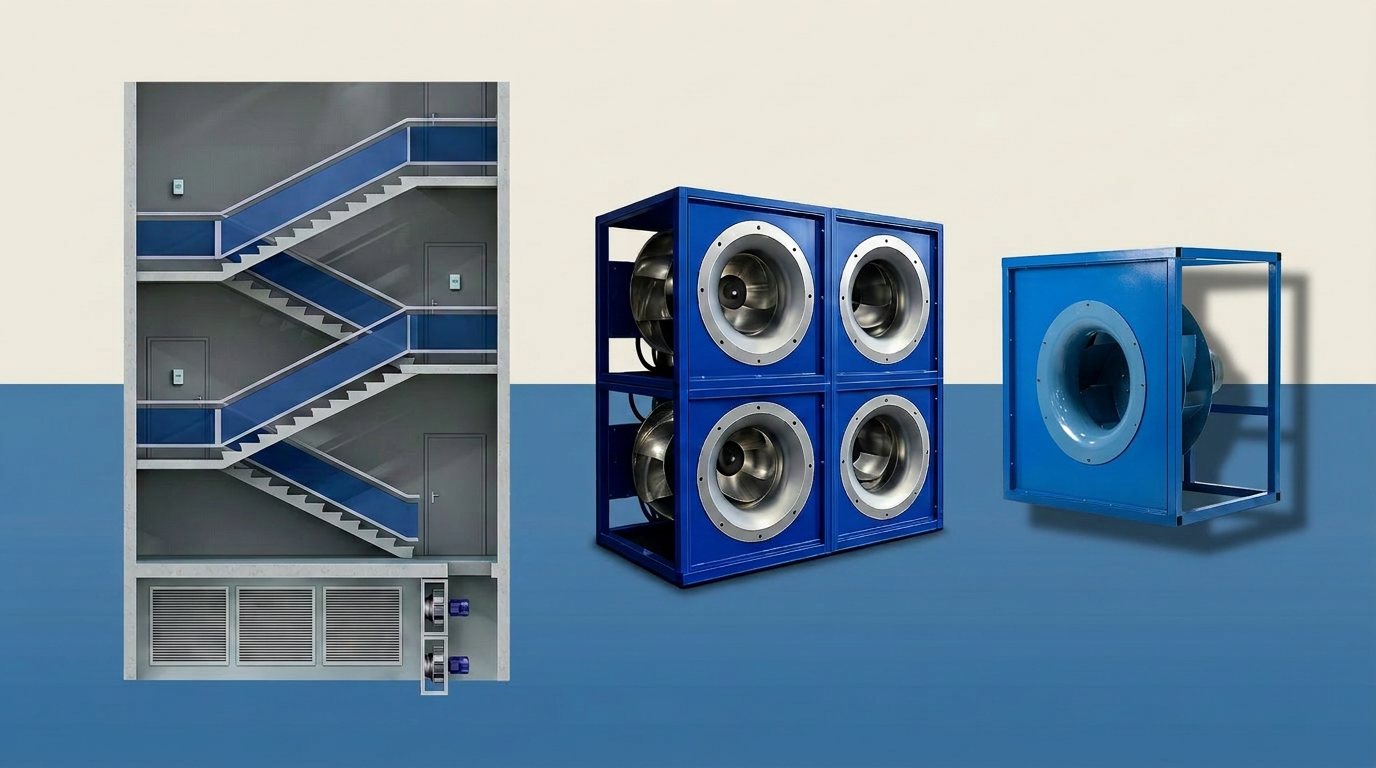

O mesmo ambiente, duas instalações.
Na configuração convencional, dois ventiladores de polia e correia e seus dutos ocupam parte da casa de máquinas. Com a parede de ventiladores, os módulos ficam integrados ao shaft e a área de piso é liberada, com o acesso de manutenção preservado.
Instalação convencional
Parede de ventiladores
Ilustrações conceituais na mesma geometria de sala. A redução de área depende da capacidade, da geometria e dos acessos de cada projeto.
Módulos até o ponto de instalação.
O transporte em módulos facilita o planejamento dos acessos e pode reduzir içamentos e intervenções nas paredes, conforme as condições da obra. Ventiladores, acionamento, controle e quadro são fornecidos conforme o escopo contratado.
- 01
Transporte modular · equipamentos movimentados separadamente até a casa de máquinas.
- 02
Montagem junto ao shaft · conjunto instalado com acesso de manutenção.
- 03
Integração e comissionamento · conexões, configuração e testes conforme o fornecimento.
Medição entre escada e corredor.
O controlador fica no interior da escada e trabalha com a diferença entre duas leituras. Na planta, a linha contínua é a mangueira de referência; a tracejada, o sinal de comando.
- 01
Leitura interna na escada · a pressão é captada no próprio ambiente protegido.
- 02
Referência por mangueira no corredor · tomada dedicada no ambiente adjacente; duto, shaft e casa de máquinas não servem de referência.
- 03
Sinal do controlador para o acionamento · o comando segue para o quadro na casa de máquinas.
A pressão muda. O controle responde.
O controlador compara a diferença de pressão medida com o valor definido em projeto e envia o comando ao acionamento compatível, que ajusta a operação dos ventiladores. Quando portas abrem ou fecham, a malha responde para buscar a condição prevista.
- 1 · MediçãoEscada e referência
- 2 · ControladorCompara com o setpoint
- 3 · AcionamentoRecebe o sinal
- 4 · VentiladoresOperação ajustada
Supervisão no computador e no celular.
Interface web do controlador com pressão medida, setpoint, histórico e alarmes. Integração Modbus RS-485 com o sistema de supervisão do edifício, conforme a configuração do projeto.
Pressão e referência · leitura medida e valor configurado.
Histórico · comportamento da pressão ao longo do tempo.
Alarmes · sobrepressão e subpressão.
Um conjunto definido para o projeto.
A arquitetura modular permite prever reserva de capacidade e estratégia de operação no dimensionamento. O acionamento direto elimina polias e correias; a partida controlada reduz a corrente em relação à partida direta equivalente. A proposta identifica os componentes incluídos.
Ventiladores
Módulos Blauberg de acionamento direto, em configuração de parede integrada ao shaft.
Controlador
Controlador de pressão diferencial Storge, instalado na escada. Mede a diferença de pressão e calcula o comando.
Acionamento e quadro
Acionam os motores e reúnem comando e proteção. O quadro fica na casa de máquinas; o tipo de acionamento segue a configuração.
Veja a solução aplicada em obra.
Registros de instalação mostram diferentes configurações de montagem dos ventiladores na área técnica.
O que projetistas e instaladores perguntam.
Envie a planta da área técnica e os dados da escada.
A engenharia avalia o espaço disponível, a configuração dos ventiladores e o controle necessário para o seu projeto.
- 01
Edifício · pavimentos, portas e requisitos do projeto.
- 02
Instalação · planta, dimensões, acessos e alimentação elétrica.
- 03
Dimensionamento · vazão e pressão previstas, quando disponíveis.
